发光字电源安装接线方法以及功率和安全隐患介绍

   日期:2020-10-17     来源:互联网     浏览:2122

  鉴于目前客户决大部分都是自己安装发光字,但是不少客户没有接受过系统性的培训,实际操作中容易出现一些未知的问题,存在一些很大的风险。昆明广告市场根据电源生产厂家提供的说明以及实际操作的经验,经品质部整理以下建议资料供参考!希望与您携手,一路前行!

  本文目录:

  1.电源的定义以及分类

  2.如何选择合适的电源

  3.安装电源容易出现的错误范例

  4.电源正确的安装方法

  5.线材的正确选择

  6.电源功率的匹配

  一、电源的定义及分类

  电源就是电能的提供者,是能量转换装置,直观理解就是把电能或其他能量转换成我们实际需要的电能。

  电源的分类

  LED广告亮化标识行业电源分类:户外电源、室内电源、防水电源、灯箱电源。我司的发光字均采用户外防水电源。

  二、电源的选择

  不盲目地追求高价格,也不过分选择低价格。

  选择电源不是价格越高越好,这是一种错误的选择思维。如果LED寿命5万小时,选用10万小时电源与之匹配,这就是品质过剩,品质浪费。

  也不能一味选择价格过低的产品,过低的价格决定着电源零件的来源,拆机件,有品质隐患的零件等等,这些都严重影响电源的可靠性和稳定性,甚至存在更大安全隐患。

  选择适合的工作环境和安装空间的电源

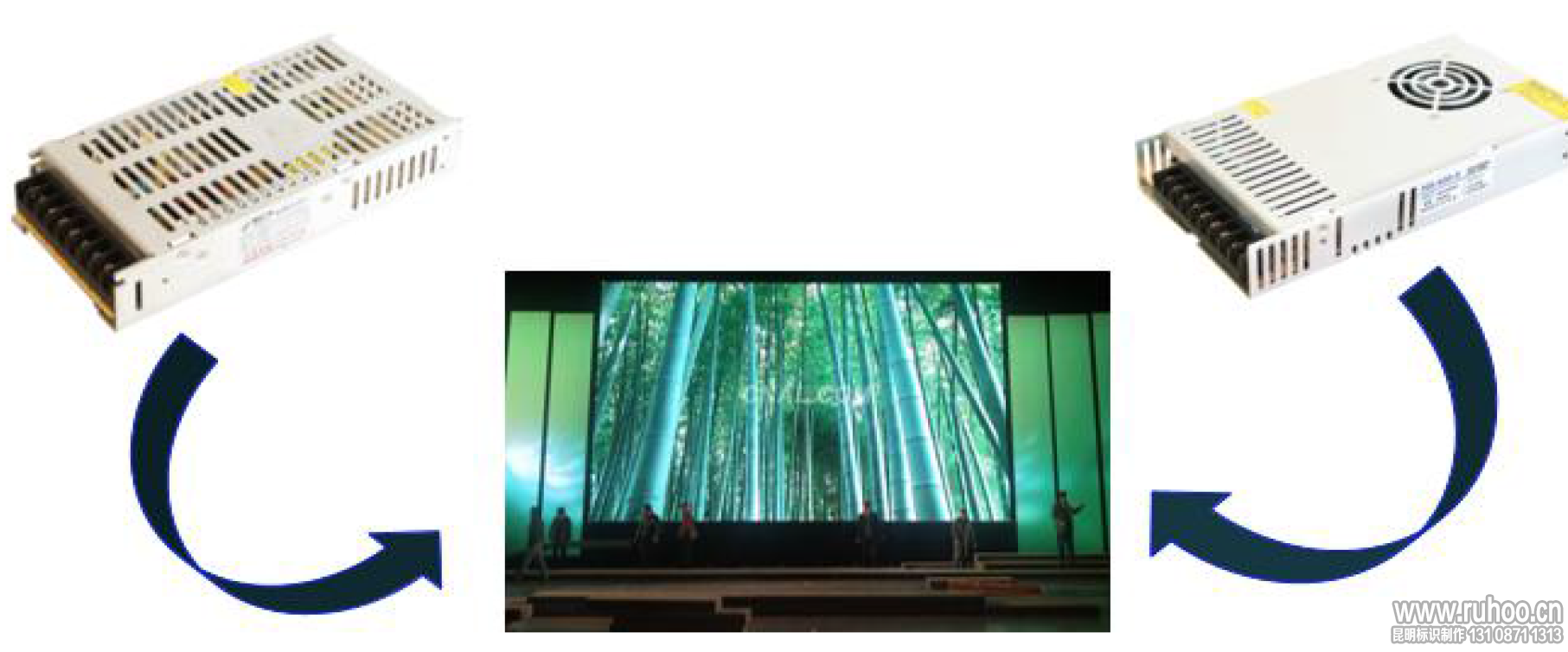

  室内电源:

  LED柜台亮化及室内LED广告和标识可以选择普通室内电源。

  温馨提示:比较安静的环境建议尽量不选用带风扇的电源

  户外电源:

  LED亮化工程基本上是在室外,一般选择三防电源(防雨防尘防潮)。

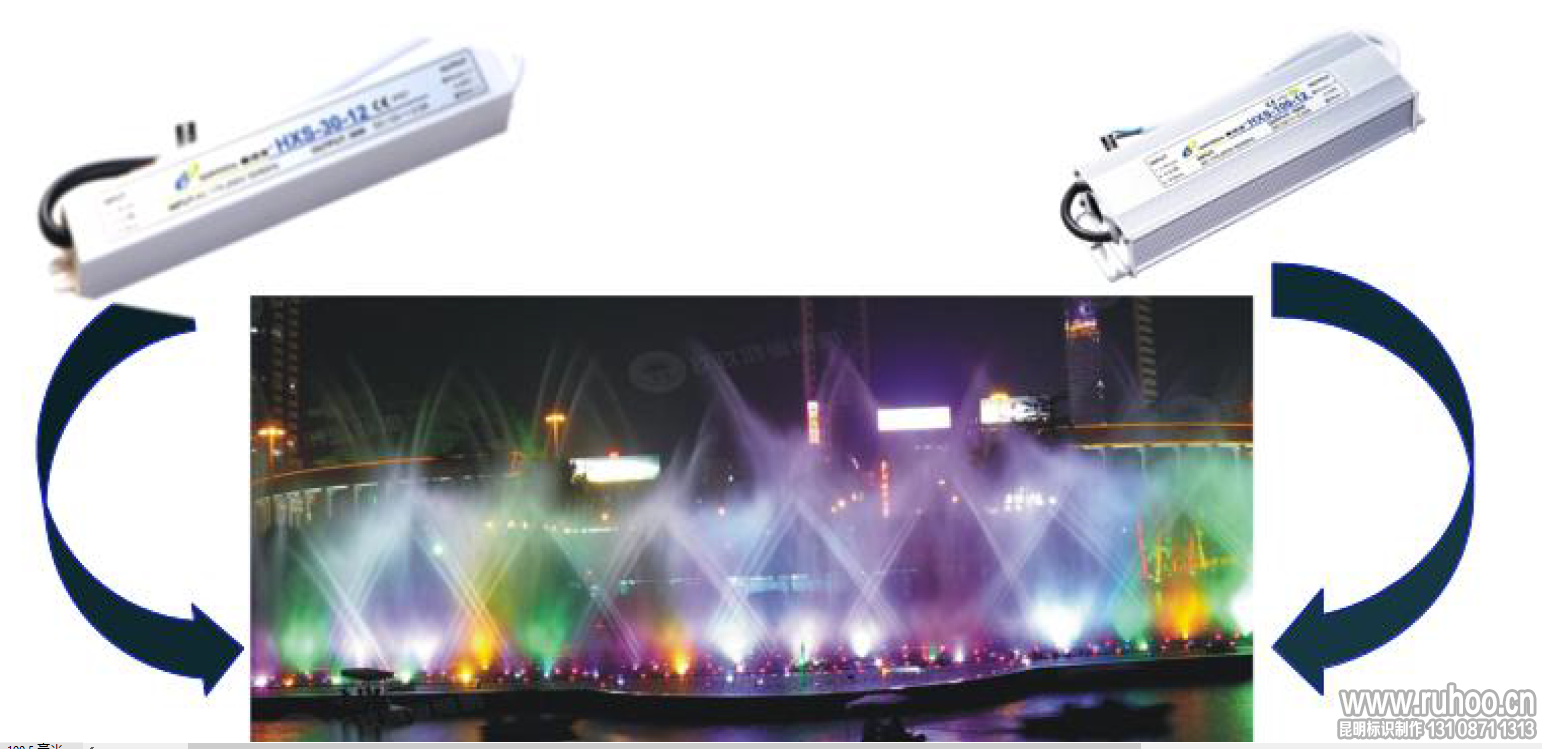

  防水电源:

  广场的亮化工程电源需要浸泡在水里面,必须选择特殊灌胶工艺的电源,防止雨水进入电源。

  三、电源错误安装范例

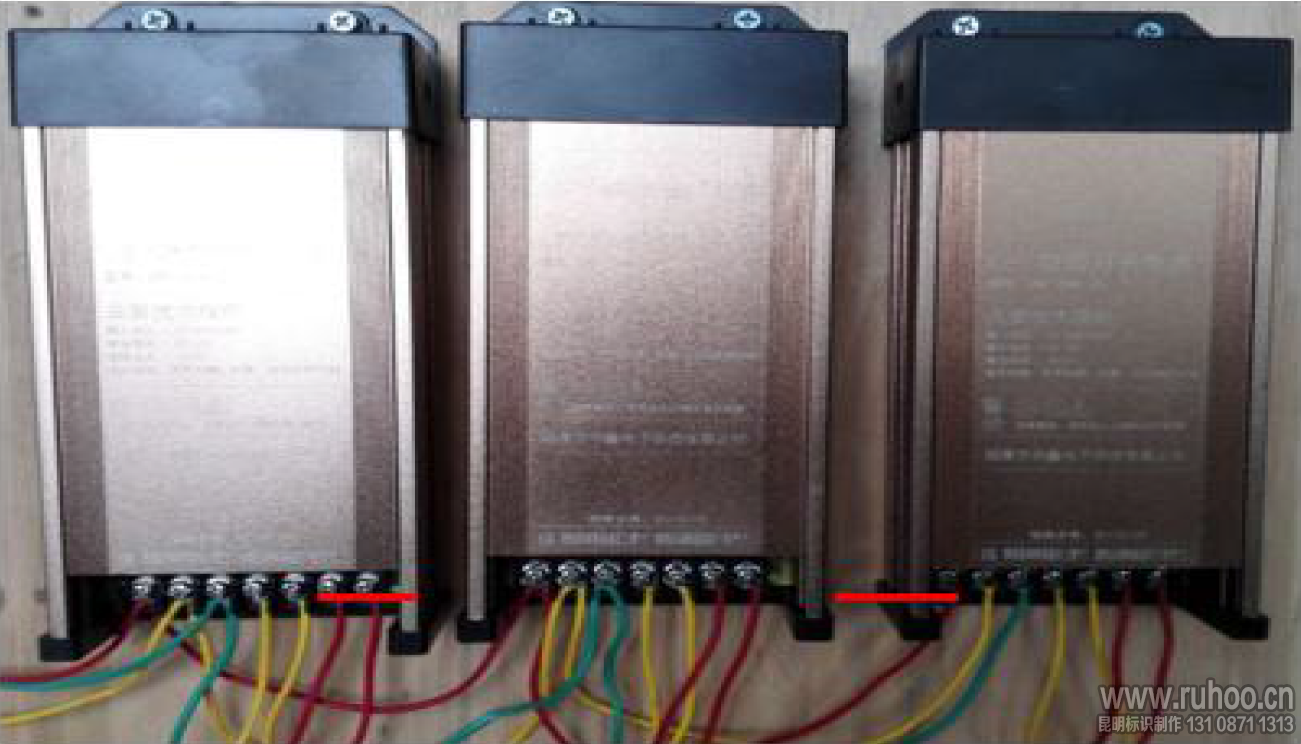

  错误安装范例①

  错误说明:产品安装相隔过近。

  隐患点:

  1不利于电源散热,电源使用寿命缩短、易损坏;

  2·电源是利用机壳散热,如果将电源紧靠使用,相当于电源高温环境工作,而非通风环境使用,同样会使用寿命缩短、易损坏。

  错误安装范例②

  错误说明:电源安装完成后电源上盖没有盖好。

  隐患点:

  接线端子外露容易被雨水打湿,导致漏电,短路等现象,造成电源损坏。

  错误安装范例③

  错误说明:电源接线端离地面太近。

  隐患点:

  1、电源出风口被挡,风道受堵,电源散热效果差,大大降低了电源的使用寿命;

  2、下雨天水容易溅到产品里面,导致漏电,短路等现象,造成电源损坏。

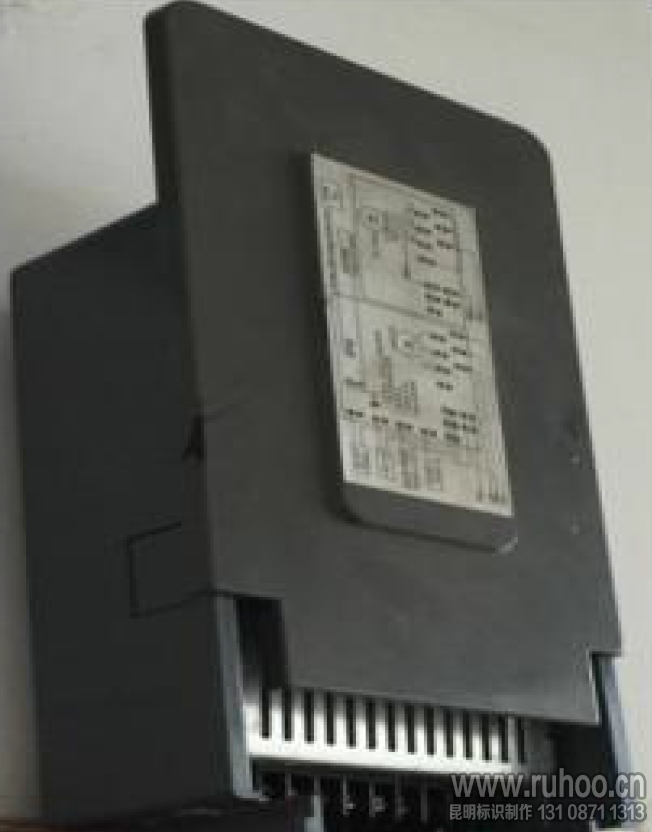

  错误安装范例④

  错误说明:电源横向安装;

  隐患点:

  电源客易进水,防雨效果差,导致产品损坏。

  错误安装范例⑤



  错误说明:将电源安装在密不透风的环境中。

  隐患点:

  导致电源产生的热量散不出去,产品使用环境温度将会越来越高,当环境温度超过产品的额定温度时轻则电源损坏,重则引起火灾。

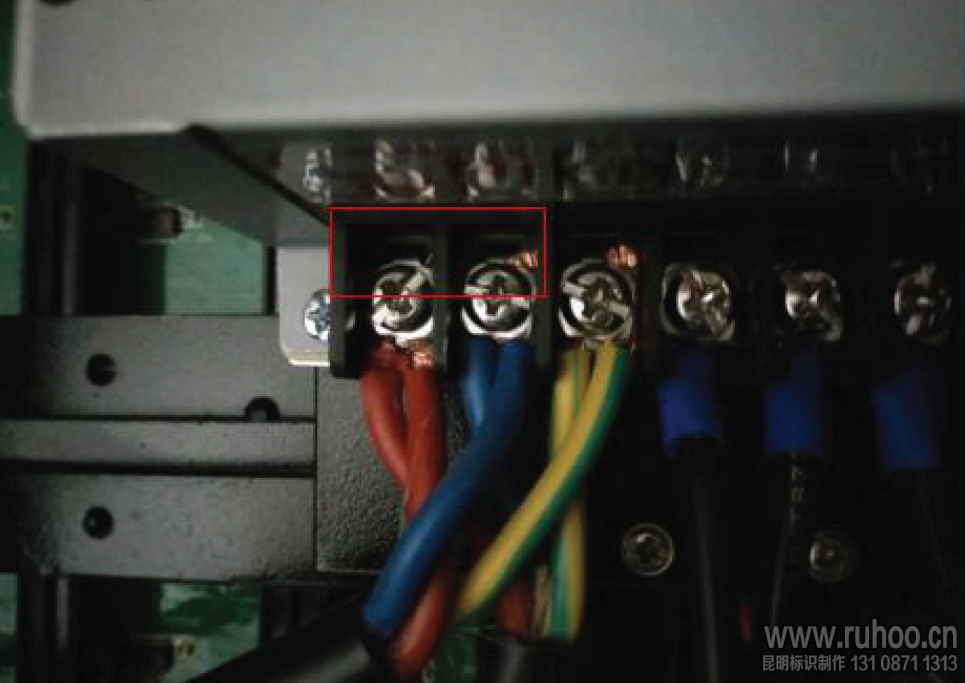

  错误安装范例⑥

  错误说明:接线柱被导线绝缘胶挡住,导致螺丝未完全吃到导线的铜线。

  隐患点:

  AC輸入会导致电源输入电压由于接触不好变低,导致电源异常;DC输出会导致接触点电阻变大,大电流时该处温度上升,有着火的危险。

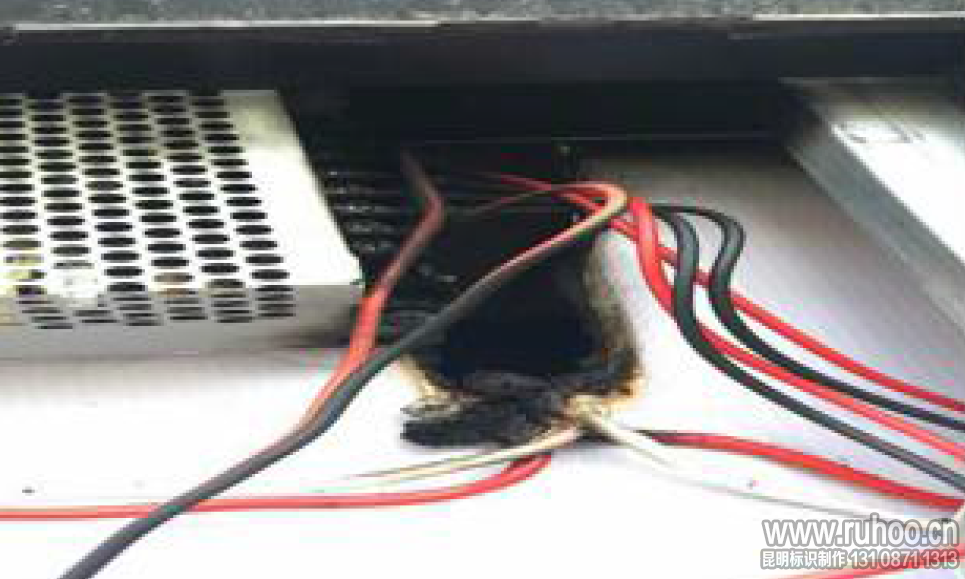

  发光字电源安装错误着火:

  四、发光字电源适配器的正确安装方法

  1,产品请安装在儿童接触不到的位置,避免触电。

  2,对于110/200V两档输入的产品,请先确认产品上的档位与您的市电一致,如果用直流输入,开关拨至220V档位。

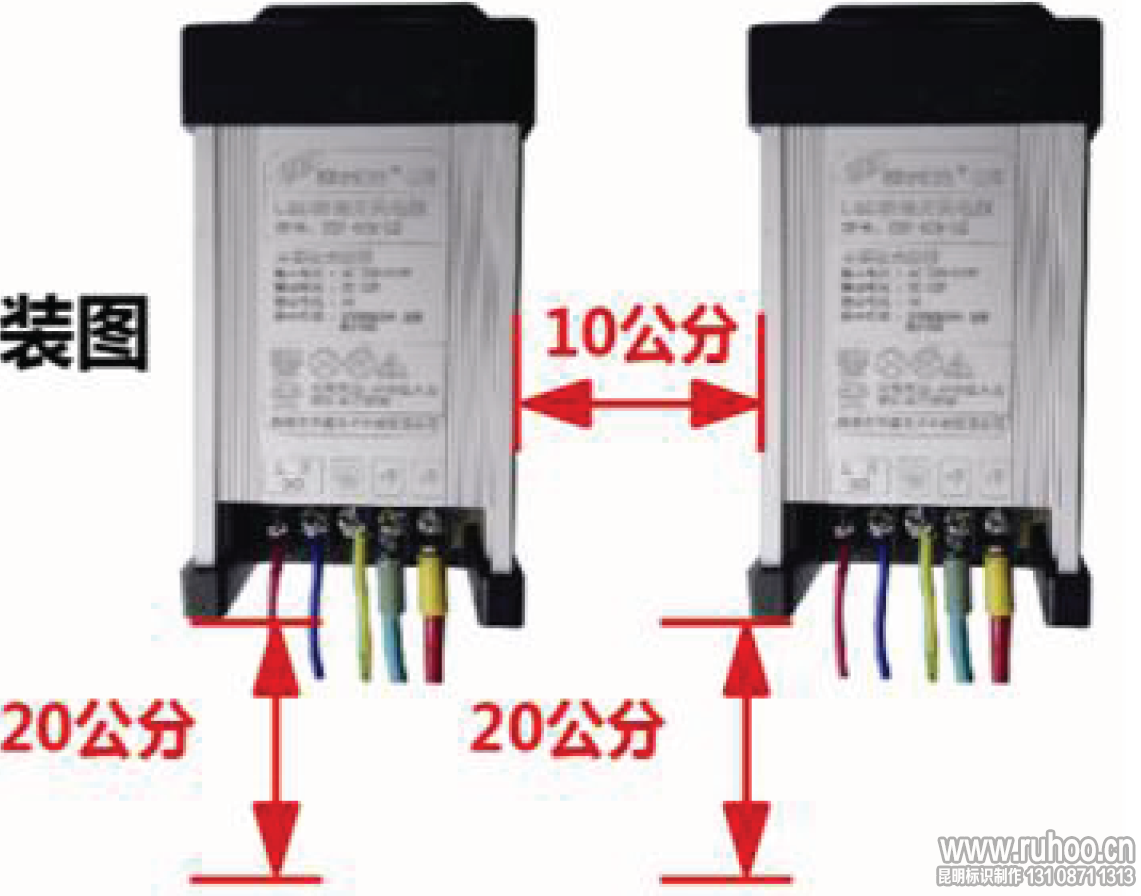

  3、对于有风扇的产品,请确保产品周围20公分范围内无其他物品,避免遮档进风口和出风口。

  4、电源安装请专业人员安装,如有多个电源放置一起,确保电源与电源之间保持10公分以上距离,互不干扰。(严禁将产品叠放,紧靠使用)

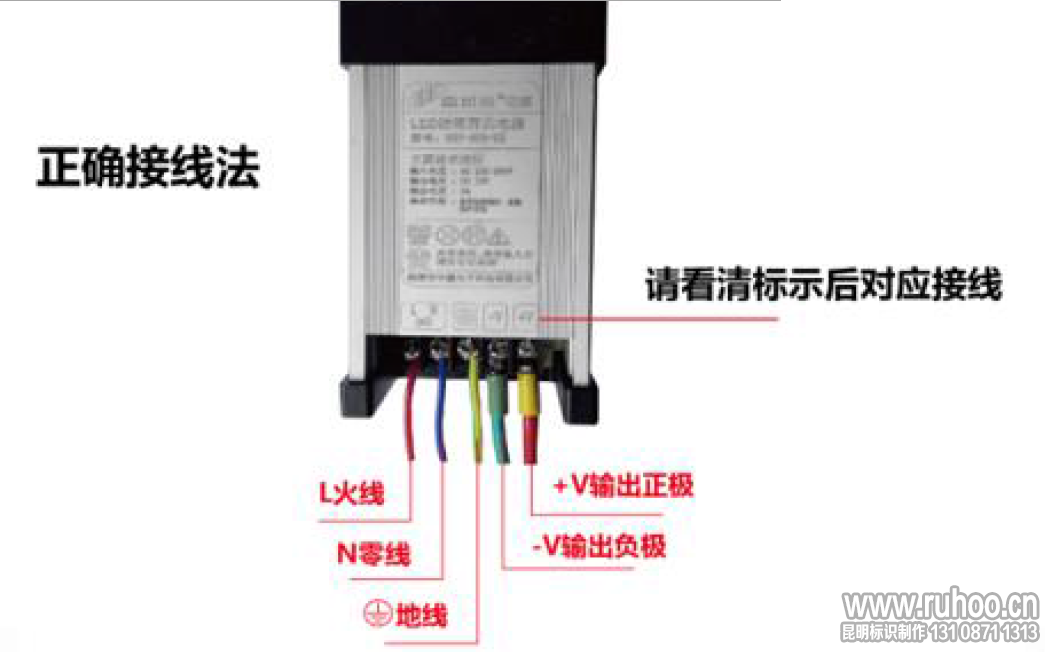

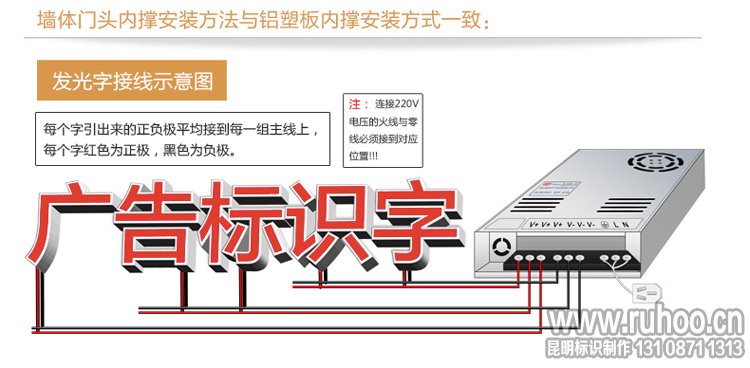

  接线教程

  输入端火线为L零线为N接地保护为一竖三横的符号,金属外壳一般与地线连接以保证使用的安全性和减小干扰,请确保地端可靠接地。(接地线径大于AWG18#)对于未接地保护的产品,手摸产品外壳或输出端有轻微麻电感觉属于正常现象,不会对人体造成伤害。并且请在产品与市电之间安装双线漏电保护开关,确保使用安全,如果使用单线开关,请连接在火线上。输出直流正极为+V,负极为-V(有的电源适配器是V+和V-),请根据产品的输出电流,按每平方毫米负载10A电流的标准选择合适的连接线。

  产品安装接线时,请仔细检查校对端子符号,不要将輸入交流端和输出直流端接反或将输出+-正负极接反,接线错误将导致产品损坏或安全事故等严重后果。

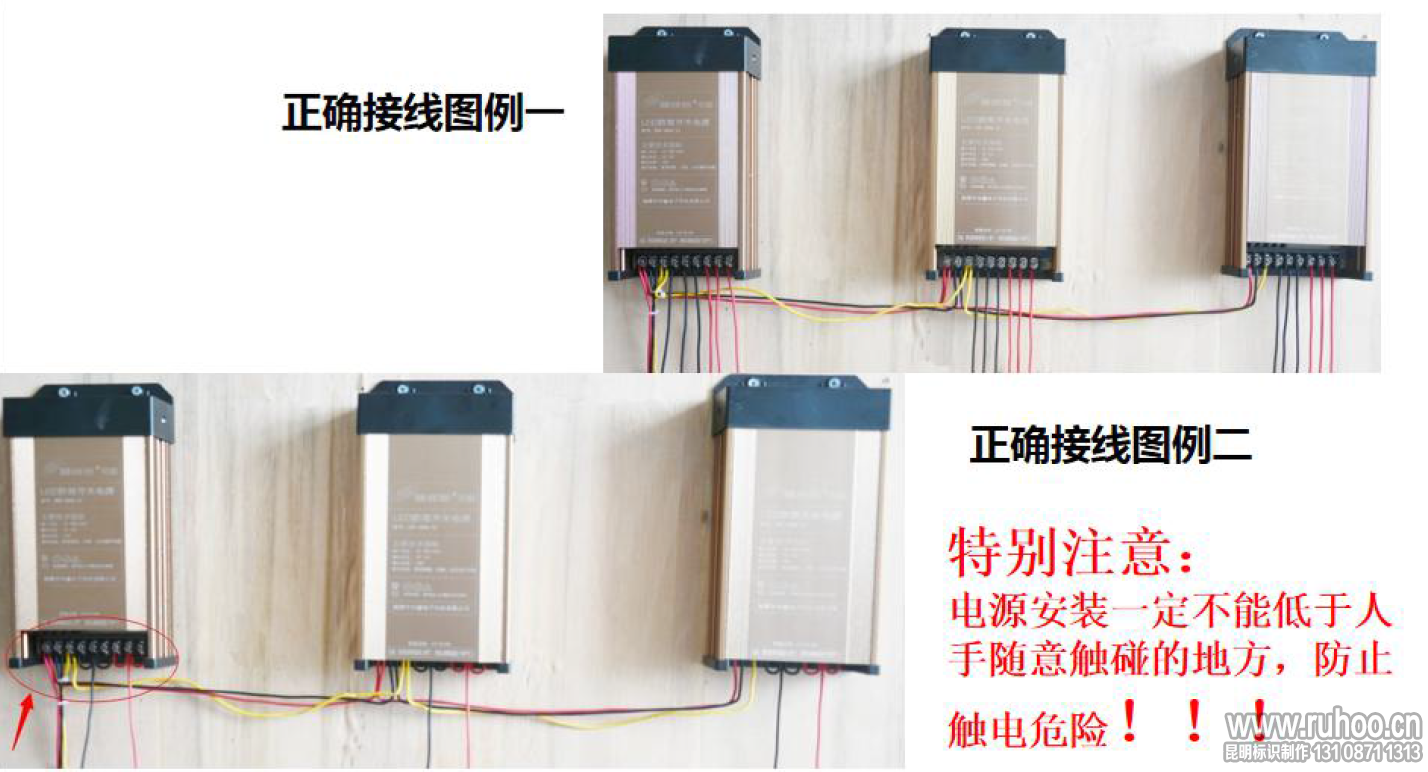

  特别注意:电源安装一定不能低于人手随意触碰的地方,防止触电危险!!!

  电源离灯的线长不宜过长,线材的选择不合理,会导致灯珠不亮。

  问题点:当使用较长的DC输出线材在大电流的情况下面,后果无法点亮灯珠。

  通过实验线最佳长度:

  1.5平方线铜线12A/12V最长2米;

  2.5平方线铜线12A/12V最长5米;

  4平方线铜线12A/12V最长15米。

  不宜超过标准会损耗严重,灯光暗淡。

  线过细容易引起火灾:

  问题点:输出线材选取过细会引起火灾隐患。

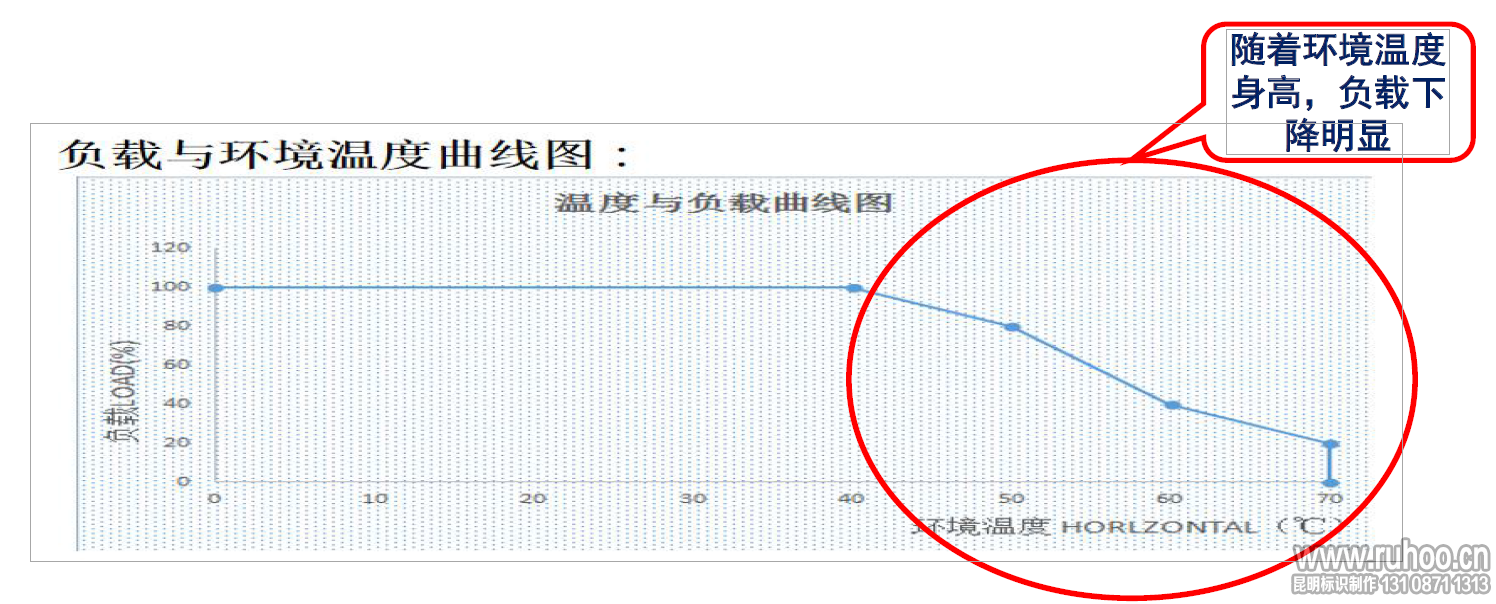

  使用电源时未留足够的余量:电源的工作环境温度时电源寿命重要的因素,一般电源的额定工作环境温度为0℃ ~ 40℃,而往往客户在实际使用中严重超出电源的额定工作环境温度,为了保证客户系统和电源的寿命故建议客户预留百分之二十的余量。

  如额定输出功率400W的电源,实际使用功率建议不超过320W;如400W的最大灯珠或屏建议选择额定输出功率480W或大于480W的电源。

  这样有效的保证了客户系统电源的寿命和品质最佳化,减少了灯源的光衰。
