一般来说，喷绘打印介质生产厂商按染料墨和新一代颜料墨打印系统来区分。喷绘纸在使用中有四种不同的涂层，这些涂层或者把色料吸收进去或者使色料只停留在表层。
此外根据厂商和生产过程每种涂层技术还有很多区别，以使涂层最大最优化地配合墨水，打印方式和基材。
多孔涂层

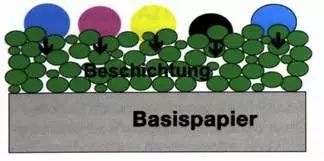

这种涂层的纸性价比很好，克重从80g/m2的普通纸到500g/m2（如艺术纸）不等。表面有所谓的快干涂层。这种纸使用硅系涂层，另有添加剂如 粘接剂，增白剂。涂层可以按成分，添加剂溶解方式和应用的不同单独来调配. 这样像从暗房出来的纸一样厂商就可以达到较低，中等和较高的分辨率。
对墨滴的大小来说，喷绘材料涂层的易溶性很关键。墨滴越大，纸张越快达到最大的色密度，墨量超出最大密度范围时不会产生色彩上的差别，而打印机却 大大降低了分辨率，因为这时用较少的墨滴就可以达到理想的效果。过多的墨量使纸张变厚而不能表现不同的色调。这对于哑光的艺术纸是个问题， 因为原则上艺术纸比照片纸的色域窄。从这方面看对于打印纸上的最终效果，打印系统的分辨率起不到很重要的作用。起决定作用的是，墨滴在接触纸张表面的时候 是否产生大的或小的墨点。所形成的墨点的形状和密度很重要，而这又取决于涂层的成分。
由于普通喷绘介质在涂层和原纸之间没有屏蔽涂料，墨水可以长驱直入。薄的介质和涂层造成纸张表面波浪起伏，就是所谓的堆墨。墨量大的话堆墨会造成打印头随纸张移动。所以涂层越厚，水分进入基底层越慢，就相应延迟了波纹现象的形成。
膨润型涂层
这种涂层可用在带有屏蔽涂料預涂层的纸张，照片纸和各种胶片上。克重从120 g/m2 到300 g/m2 不等。比如Sihl把屏蔽材料作为防水层涂在普通纸上，产生近似于涂塑的效果。但是纸张的防水从来都不是100%的，所以墨量大时仍会形成轻微的波纹。

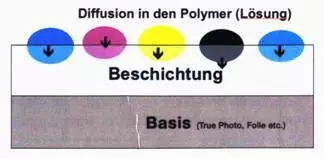

膨润型涂层是一种吸水膨胀的涂层，打印时墨滴使涂层软化，膨胀而进入基材。膨润后涂层需要较长的干燥时间，大多要20分钟左右，这让实际的应用变得复杂化。在干燥过程中，涂层很敏感，不能触碰。
基于膨润型涂层的这种特性，它只对某些种类的墨水是理想的，因此通用性较窄。例如含高温蒸发液体成分（乙二醇）多的墨水与这种涂层不相匹配，因为这 些成分会在表面渗出，产生一种彩色油膜。这些成分蒸发温度在280°C-340°C之间，几个星期之后才能干，或者使用电吹风和烘箱使其加速干燥。
原则上这种涂层目前只适用于水性染料墨，而不能用于颜料墨。
高品质的照片纸大多双面淋膜，有好几层基材。淋膜使得纸张在气候变化时不那么敏感，涂布层没有这个作用。
膨润型涂层由于是慢干，在喷绘打印机上使用快速打印模式时也会有问题。相邻的墨滴在静止之前遇上已附着在纸张表面的墨滴而互相融合，这个过程不断重复就造成泪滴现象，出现表面斑驳不匀。
这种涂层最大的优点是， 分子聚合物里的色料相互链接，使得氧化气体如臭氧无法接触到色料，相对于别的技术使用这种技术得到的涂层色彩稳定性要大5000倍。存放在室内环境的打印件可保持多年。
铸涂

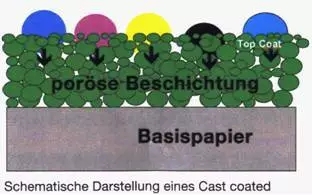

铸涂纸一般100 g/m2到240 g/m2，基本上是哑光喷绘纸的进一步加工。再加工的过程是先浇上一层3-5μm厚的微孔面涂，再用一个高光的热辊筒烘干。
经过再加工的纸张不含屏蔽材料，因此打印中或打印后甚至打印干燥后还会有起伏现象。纸张的结构使生产成本相对较低， 因此可以作为性价比高的高光纸出售。但不能作为高品质的打印介质使用，因为墨水的色料会穿过面涂层固定下来， 由于面涂层不是无色透明的，打印出来的色彩基调就像蒙了一层白纱，而因此在照片还原方面表现不佳。
在打印效果方面没有什么限制，但会与某些颜料墨出现不匹配现象。像哑光彩喷纸一样， 由于结构开放，内表面积大，色料易被氧化，稳定性较差。打印件应放置于文件夹内或者玻璃板下保存。
微孔涂层
一般170 g/m2到300 g/m2，可与传统银盐照片纸媲美，用颜料墨可产生理想的效果。不同厂家的纸张结构有所不同，一般来说原纸要双面淋膜，表面处理从高光到哑光不等。微孔涂 层可以单层也可多层，配方与前面提到的多孔涂层接近，只需加入微小的粒子（微米范围=10ˉ?m）。这种结构使纸张表面能立即干燥，但是像其它涂层一样， 也要把纸张放置10分钟以挥发水分。如果过早把打印件夹起来或置于玻璃板下，残留的水分和湿气就会串色而发灰，因为靛青，洋红和黄色混合会产生灰色。 这种现象原则上在所有的喷绘纸表面都会出现。
电子显微镜下的微孔涂层表面
电子显微镜下的RC防水相纸断面
这种涂层几乎是透明的，所以成色很好，比铸涂纸要好得多，可以说是拥有真正的照片质量。
免责声明：
昆明广告公司资讯内容均来自网络转载或网友提供，如有侵权请及时联系我们删除,本站不承担任何争议和法律责任！欢迎转载，转载请注明原文出处。本文仅代表作者个人观点，本站未对其内容进行核实，请读者仅做参考，如若文中涉及有违公德、触犯法律的内容，一经发现，立即删除，作者需自行承担相应责任。涉及到版权或其他问题，请及时联系我们70074417@qq.com。
