近日，有一个词火了，就是“印刷OLED”。据媒体报道，众多厂商都在争相布局OLED市场，而采用印刷技术的OLED将是未来显示器市场的发展方向。尽管这听起来好像没有印刷企业的事，但作为印刷人，如果总想着把东西印刷到纸制品上，显然不符合未来的发展思路。下面，就让我们一起了解一下“印刷OLED”。
什么是“印刷OLED”
“印刷OLED”的定义是什么，科印网小编翻遍互联网都没有找到一个准确的官方定义。
首先，让我们看看什么是OLED。OLED，即有机发光二极管又称为有机电激光显示(Organic Light-Emitting Diode)，由美籍华裔教授邓青云在实验室中发现，由此展开了对OLED的研究。OLED显示技术具有自发光的特性，采用非常薄的有机材料涂层和玻璃基板，当有电流通过时，这些有机材料就会发光，而且OLED显示屏幕可视角度大，并且能够节省电能。
而印刷技术被认为是解决OLED高成本和实现大面积的有效途径，具有广阔的发展前景，这种技术可结合液体功能性材料和先进的印刷设备来制作OLED显示屏，可提高材料的利用率和生产效率，降低制造成本，提高产能。
最常见的OLED印刷技术有喷墨印刷(inkjetprinting)和丝网印刷(screenprinting)两种。典型的喷墨印刷设备有好几个印刷头，分别用于打印不同颜色的聚合物发光材料，每一个都带有数个微型喷嘴，把红、绿、蓝发光材料溶液分别精确地沉积在ITO玻璃基板的隔离柱槽中，溶剂挥发后形成纳米薄层(厚度在100纳米左右)，构成发光像素。喷嘴是用特殊的压电陶瓷做成，可以通过控制陶瓷上所加电压大小及时间长短来精确控制液滴大小，从而调控发光层厚度，由于这是一种完全的数字技术，故不需要任何加工。
以上的解释看起来可能有点晕，但用比较直白的话来解释，“印刷OLED”应该就是采用印刷的方式来生产OLED显示屏。
“印刷OLED”有什么发展前景?
了解完什么是“印刷OLED”，让我们看看为什么这种工艺有怎样的发展前景。
原来，凭借大面积、低成本、柔性、绿色环保等突出的优势，印刷OLED成为下一代显示产业发展的方向，并已获得国际上知名厂商的普遍认同。韩国的三星、LG，德国的默克、美国的杜邦、日本的住友化学等国际显示领域终端、器件和材料巨头，也已开始在此领域布局。面对这一重要赶超机遇，我国在十三五国家重点研发计划中已经把发展印刷OLED技术作为重点支持项目之一，草拟中的国家新材料重大工程中也已将印刷OLED技术列入。

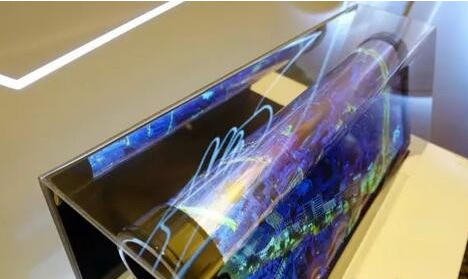

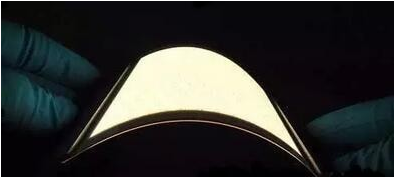

对于印刷OLED显示技术的发展前景，TCL 集团董事长李东生曾表示：“我们希望用三到五年的时间把新一代印刷显示工艺开发成熟，能够在下一轮显示技术竞争中和国际领先水平同步，这是我们的目标。”未来，印刷显示将破解大尺寸OLED瓶颈，是显示技术发展的重要方向，最终可达到“像印报纸一样制造显示器”，实现大面积、轻、薄、柔性的显示应用。
为什么最近关于“印刷OLED”的报道突然多了起来?
最近，有关“印刷OLED”的新闻确实有点多，但大多围绕以下几件事展开。
有报道称日本厂商三菱化学等加快进入印刷OLED市场脚步。据悉，三菱化学这种采用印刷方式制作的OLED显示面板最早将于2017年在位于北九洲市的黑崎业务所进行量产。三菱化学已向日本国内外的面板厂商提供样品，今后将加紧确立量产技术。
而在国内，昆明聚华印刷显示技术有限公司(TCL旗下华星光电公司、天马微电子股份有限公司共同注资)宣布与美国杜邦、日本住友化学、日产化学及美国柯狄等世界顶尖企业签订战略合作协议，上述公司将全力支持聚华在印刷OLED技术开发中的材料以及工艺需求，为聚华量身定制相关研发设备，为聚华在印刷OLED技术领域的研发护航。
随着相关技术的成熟，这种采用印刷方式制作的OLED显示面板可能将在手机市场中有所作为。据外媒报道，2018年上市的部分iPhone手机将采用OLED面板。而且，采用OLED面板的产品扩大的可能性很高。而据美国调查公司IHS Technology预计，受智能手机牵引，2020年OLED面板市场的销售额将扩大至324亿美元，相当于2014年的3.7倍。
作为最有发展前景的下一代显示技术，印刷OLED 将是显示产业的又一次战略发展机遇，市场增长值得期待，引得企业竞争加剧。这恐怕就是“印刷OLED”的关注度突然提升的原因吧。
